主板电源线如何连接图文详解

分类:u盘教程    发布时间: 2020年02月19日 13:50:05
播放 2020年02月19日 13:50:05
近期有朋友询问主板电源线如何连接的问题,其实电脑主板电源线连接的方法操作起来非常简单,并没有大家想象中的复杂,不信就随小编一起往下来看看具体操作步骤吧.

主板电源线要如何连接呢?组装一台电脑必须连接主板,那么没有装机经验的新手用户来说要怎么执行操作电脑主板电源线连接呢?下面小编就将主板电源线的连接方法分享给大家。

主板电源线如何连接图文详解:

PS:接线是电脑安装中最需要注意的地方,大部分接口都有防呆设计,安装过程中细心一些一般问题不大,但是千万不能暴力插,很容易损坏针脚。

对于新手用户只要安装主板说明书或者主板上面的英文对应接口插上即可。

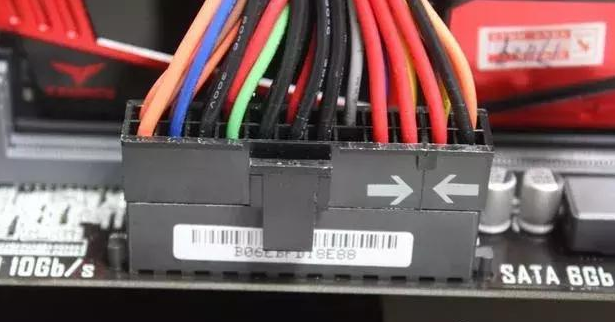

1,主板供电接口

主板接口非常容易辨别,找到24个针的接口,按正确方向插入即可。

接线

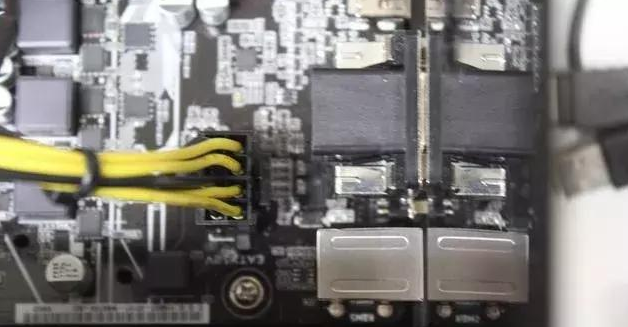

2,CPU供电接口

CPU供电线插口一般在靠近U的左上角,CPU的8PIN供电线都会有标识,但是很多人都很容易和显卡的8PIN搞混,其实很容易辨识,一般CPU都是4+4组成8,而显卡是6+2组成8。如果都是8PIN,表面也会有文字注明。

电脑电源线接法

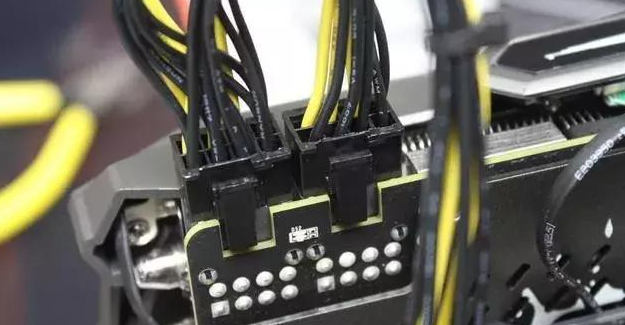

3,显卡供电接口

显卡的供电接口跟CPU也是类似,显卡上需要几个接口插满它就可以了。

接线

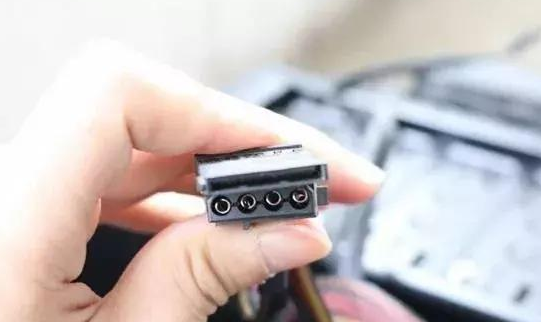

4,机箱风扇接口

部分机箱自带风扇,或者有些玩家购买安装了机箱风扇的,而机箱风扇的供电线一般是大4D口,大4D方向很好辨识,直接插入电源对应接口即可。

接线

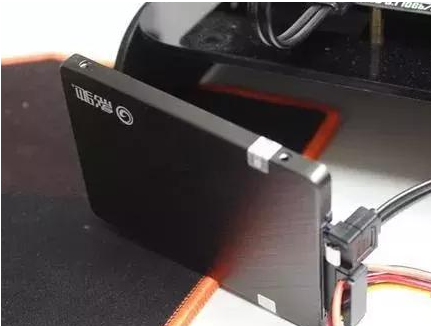

5,硬盘接口

硬盘供电线一般都是扁平的SATA口,SATA供电线也是防呆口设计,方向错了是无法正常插入,一般有两个辨认方向方法,一个是接口的折角,一个是第二个接口的空口,而SATA线的主板头也是一个道理,将硬盘供电线和主板头都接好即可。

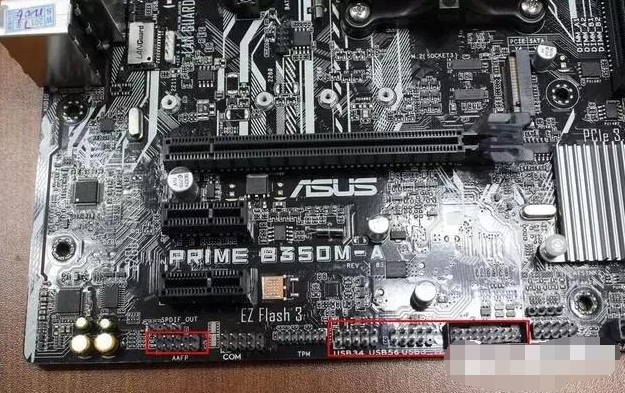

6,音频和USB接口

前置音频和USB接口都有主板上会有对应的接口,也有英文提示,正常安装就可以了。且前置音频只有一个对应的防呆接口。

电源线

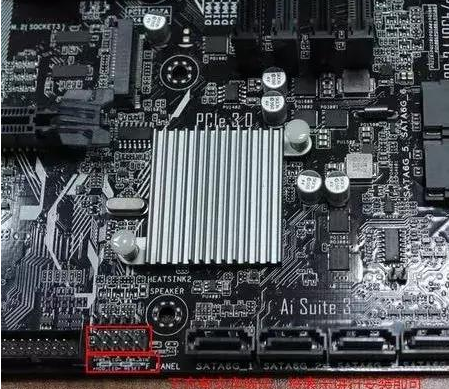

7,指示灯线接口

HDD LED代表硬盘灯,POWER LED是电源灯,RESET SW是重启键,POWER SW是开关,PC SPEAKER是PC小喇叭,这几个接口可以说是重点中的重点,特别是开机键,主板上一般都有标识,按照主板上的指示插上即可。


关于主机电源线如何连接的方法介绍到此就结束了。
